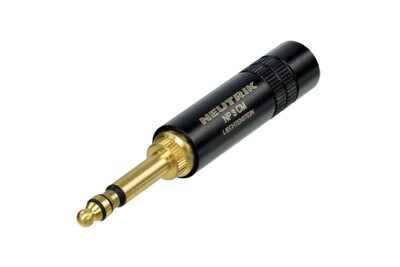

NP3CM-B
0.206" MIL插头（MIL-P-642/5A），黑色金属外壳，黄铜触点
专业B标准MIL型设计跳线插头，根据B标准BPO316和MIL标准MIL-P-642/*。它们以具备标准Neutrik跳线插头类似结构为特征，具有卡盘式夹线套和纤细的流线型金属芯管，达到军事通讯的高标准要求。这种类型的插头不可与标准1/4"插口(acc. EIA RS453)和跳线盘兼容。
特征和性能
- 0.206" MIL插头（MIL-P-642/5A）
- 一片式接触片，确保安全的传导性
- 全金属外壳和卡盘式电缆保持 – 坚固，可靠
下载
技术信息
| Product | |
|---|---|
| 产品 | NP3CM-B |
| 连接类型 | 插头 |
| 类别 | 公 |
| Electrical | |
|---|---|
| 触点电阻 | 取决于适配的连接器 |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | > 2 GΩ (初始) |
| 单个触点额定电流 | 取决于适配的连接器 |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 电缆外径 | 4 - 7 mm |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 0,5 mm² |
| 电线尺寸 | 20 AWG |
| 接线 | 焊接触点 |
| Material | |
|---|---|
| 尾套 | 聚缩醛 (POM) + PU |
| 触点电镀 | 2 µm 黄铜 |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 外壳 | 黄铜 (CuZn39Pb3) |
| 外壳电镀 | 镀黑 |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
|---|---|
| 符合标准 | MIL-P642/5A |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -20 °C to +65 °C |
