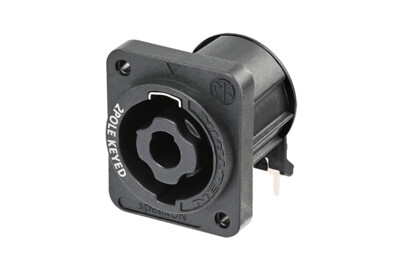

NL2MDXX-H-3
此连接器产品完全符合IEC 62368-1标准，其组件认证符合IEC 61984。
2芯底座，黑色D型法兰，自攻螺丝孔（A型），水平PCB安装
与4芯电缆连接器不可配套使用。
speakON面板安装连接器是扩音器/扬声器连接系统领域的行业标准。它以独一无二的全金属锁定系统，一次即现完全锁定为特征。此系列speakON坚固，用途广，并且便于安装。
特征和性能
- IEC 61984 认证 > 符合 IEC 62368-1
- 玻璃纤维增强 V-0 材料，使其更加坚固可靠
- 精密的键槽提供安全安装
- 安全的扭转锁定系统
- 锁定区域采用金属内芯
下载
BDA 593 V2 - speakON NL2MDXX-V & NL2MDXX-V-3 & NL2MDXX-H-3
pdf - 760.35 KB
BDA 591 V1 - Assembly recommendation of speakON chassis connector
pdf - 318.08 KB
20002452_-_NL2MDXX-H-3
pdf - 412.16 KB
20002452_-_NL2MDXX-H-3
dxf - 2.23 MB
30010628_-_NL2MDXX-H-3
stp - 4.46 MB
CB_Cert_SE-100963A1M1
pdf - 84.88 KB
Certificate_ENEC_40052110 (2024-06-11)
pdf - 307.3 KB
Certificate ETL_104216254ATL-001A_240425_ATM (2024-04-25)
pdf - 117.47 KB
03 Section speakON PG EN 202202-V23
pdf - 5.55 MB
技术信息
| Product | |
|---|---|
| 产品 | NL2MDXX-H-3 |
| 类别 | 公 |
| Electrical | |
|---|---|
| 接触电阻 | ≤ 2 mΩ |
| 绝缘强度 | 2.8 kVac |
| 绝缘电阻 | >0.1 GΩ (湿热测试之后) |
| 单个触点额定电流 | 25 A rms 持续 (音频等级明显更高，取决于信号) |
| 额定电压 | 250 V ac |
| 注意 | speakON不能用作交流电源或电源连接器! |
| Mechanical | |
|---|---|
| 使用寿命 | > 5000 次插拔 |
| 终端 | 水平PCB安装 |
| 锁紧装置 | 快速锁定 |
| 安装方向 | 后置安装 |
| 底座形状 | D |
| 布局 | 标准孔位，自攻螺丝孔(A型) |
| Material | |
|---|---|
| 触点电镀 | Ag |
| 锁材质 | 不锈钢 |
| 外壳 | 聚酰胺 (PA 6.6) |
| 触点 | 铜合金 |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 运行温度 | -30 °C 至 +80 °C |
配件
CAS-DUMMY
内含各种类型dummyPLUG的工具箱
audio
A-SCREW-1-8
黑色自攻 PLASTITE® 螺丝，2.9 x 1.05，圆形，8 mm长，截锥头
MFD
带M3螺纹的安装面板
audio
NDL
适用于大部分4芯speakON与powerCON底座用的dummyPLUG NDL可简化电缆组装
audio
SCDX
折叠盖
audio
SCL
大部分speakON与powerCON底座用防尘盖
SCCD-W
弹簧密封盖
E-SCREW1-12NI
镀镍自动安装PLASTITE®螺丝，2.9 x 1.06，圆形，12 mm长，埋头孔
E-SCREW1-12 B
镀黑自动安装PLASTITE®螺丝，2.9 x 1.06，圆形，12 mm长，埋头孔
