NE8FAH-LR-DAE

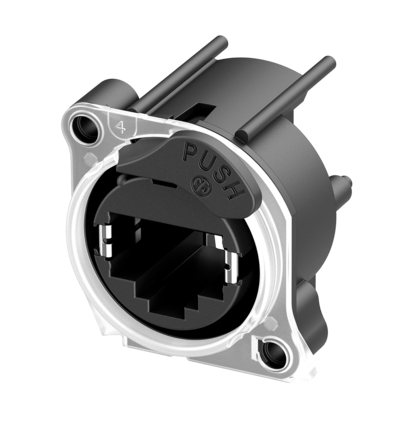

etherCON底座连接器配备Neutrik独有的的Halo光圈和非对称非金属按键。
水平PCB安装RJ45底座连接器，A系列开口，带锁闩，适用面板最大厚度达3mm，非对称非金属按键
etherCON系列是一种加固并可锁的RJ45连接系统，优化设计，应用于专业音响，视频和灯光网络中。它的底座系列是根据标准面板孔径打造的，应用于娱乐工业中。
不仅仅是连接器，“最先进的” 底座连接器。圆形塑料etherCON PCB安装连接器，集成了全新的专利光环和非对称非金属按键元件。
全塑料A系列提供了最节省空间和成本效益的设计。光圈用于状态指示，并通过非对称非金属按键提高防静电性能。
注意！请勿与CAT6电缆连接器NE8MC6-MO和NKE6S*连接使用。
特征和性能
- 可与坚固耐用的etherCON NE8MX* 或任意标准RJ45插头配套使用
- 有保障的锁闩系统
- 最节省空间、最具成本效益的设计
- 隔离面板接地
- 外壳易燃性符合UL94 V-0
- CAT5e / D 等级符合 TIA/EIA 568C 和 ISO/IEC 11801
- 标准开口/不需要额外的灯管孔
- 与灯管相比，可视性更高
- 左右侧 SMD LEDs 可显示多种颜色
- 极具吸引力的信号设计元素
- 复合材料按键提高防静电性能
- 与标准按键相比，节省了垂直空间
- 哑光按键消除了金属按键的反光干扰
- 按压面积更大，按键使用更方便
- 符合 IEEE 802.3bt 标准的 PoE 4 类 8 级 (100W)
注：为避免漏光（串扰），如果外壳内未使用光屏障，多个连接器的中心到中心间距应为 46 毫米
下载
技术信息
| Product | |
|---|---|
| 产品 | NE8FAH-LR-DAE |
| 连接类型 | etherCON |
| 触点数量 | 8 |
| 类别 | 母 |
| Electrical | |
|---|---|
| 接触电阻 | <50 mΩ |
| 绝缘强度 | 1 kVdc |
| 频率范围 | 1 – 100 MHz |
| 绝缘电阻 | > 0.5 GΩ |
| 单个触点额定电流 | 1.5 A |
| 额定电压 | ≤ 57 V |
| 传输性能 | CAT5e 符合 TIA/EIA 568C 通道规格 D等级符合 ISO/IEC 11801 通道规格 |
| 以太网供电 | 符合 IEEE 802.3bt 标准的 PoE 4 类 8 级 (100W) |
| Mechanical | |
|---|---|
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 面板厚度 | 最大 3 mm (0.12'') |
| 接线 | 水平PCB安装 |
| 安装方向 | 后置安装 |
| 底座形状 | A |
| 安装 | A 型螺丝 |
| Material | |
|---|---|
| 触点电镀 | 0.2 µm 金镀于镍之上 |
| 触点 | 青铜 (CuSn8) |
| 外壳 | PBTP 15 % GR |
| 内芯 | PBTP 15 % GR |
| Environmental | |
|---|---|
| 可燃性符合UL 94 | V0 |
| 防护等级符合IEC 60529 | IP 40 |
| 污染等级符合 IEC 60664-1 | II |
| 可焊性 | 符合IEC 60068-2-20 |
| 运行温度 | -30 °C 至 +80 °C |
| 最高运行温度 | +80 °C |
| 符合标准 | ISO/IEC 11801-1 Ed. 1.0 (2017-11) IEC 60603-7-3 Ed.2.0 (2010-04) IEC 60512-99-002 Ed.2.0 (2022-01) IEC 60512-9-3 (2011-06) |
