NAC3MX-W
neutrik / / NAC3MX-W

NAC3MX-W

Download Data Sheet

*停产* 请订阅 powerCON TRUE1 TOP 系列产品。两个系列的连接器是完全兼容的。

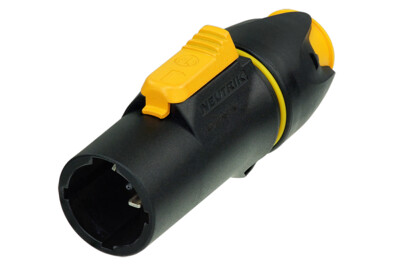

可锁电缆连接器,公,螺丝终端

powerCON TRUE1是一个真正的可锁16A干线连接器。它能在任何苛刻环境下替代设备耦合器,在使用途中,为了确保安全的电源连接,建议配备使用一个锁定装置。

powerCON TRUE1是一个带遮断容量(CBC)的连接器,例如它可在加载或现场演出中随意连接或断开。

特征和性能
  • 真正的干线连接器,带遮断容量(CBC)
  • 可锁16 A单相连接器(USA:20 A)
  • 连接状态下,防水防尘等级符合IP65
  • 简易可靠的扭转锁定系统
  • 极度坚固可靠
  • 独一无二的Neutrik电缆保持
  • ENEC认证,符合IEC 60320
  • UL认证零件
下载
nac3mx-3
pdf - 249.1 KB
nac3mx-2
dxf - 2.29 MB
nac3mx-w-top
stp - 9.53 MB
bda-531---powercon-true1-cable-connector---operating-instruction-1
pdf - 2.97 MB
bda-532---powercon-true1-power-out-connector---operating-instruction
pdf - 2.57 MB
bda-533---powercon-true1-safety-notice-1
pdf - 353.77 KB
jet-certification-nac3mx-w-1
pdf - 479.22 KB
Neutrik Product Guide - 06 powerCON and Circular Connectors PG EN 202210-V25
pdf - 7 MB
cb-certificate-nac3mx
pdf - 496.71 KB
BDA 380 - powerCON TRUE 1 - NAC3MX-W
pdf - 4.87 MB
ip-test-report
pdf - 1.61 MB
NAC3MX-W_VDE_Certificate
pdf - 147.67 KB
NEU-0011A
pdf - 179.61 KB
链接
UL Certificate (ECBT2.E343813) cUL Certificate (ECBT8.E343813) UL_Certificate (ECBT2.E343814) cUL Certificate (ECBT8.E343814)

技术信息

Product
产品 NAC3MX-W
Electrical
接触电阻 ≤ 3 mΩ
绝缘强度 4 kVdc / 2.8 kVac
绝缘电阻 0,1 GΩ (湿热测试 IEC 68-2-30 之后)
触点数量 2 + PE
单个触点额定电流 16 A rms (USA: 20 A)
额定电压 250 V ac
Mechanical
电缆外径 6 - 12 mm
使用寿命 > 5000 次插拔
电线尺寸 1.0 - 2.5 mm²
电线尺寸 12 AWG
Material
触点电镀 2 µm Ag
触点 CuNi1Si0.2
内芯 聚酰胺 (PA 6.6 30 % GR)
锁材质 ZuAl4Cu1
外壳 聚酰胺 (PA 6.6 30 % GR)
夹线套 聚缩醛 (POM)
Environmental
可燃性 UL 94 V-0
防护等级 IP 65 (连接后)
运行温度 -30 °C - +80 °C
配件
HTAC

用于紧固 powerCON TRUE1尾套的手动工具
