LF48-1D
*DISCONTINUED*

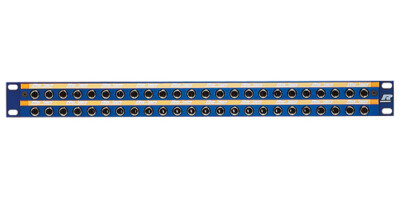

48路长框B标准跳线板，蓝色前面板，特别坚固的插口符合客户标准
特征和性能
- 48路长框B标准跳线板
- 适用欧标BPO 316和美标MIL-P-642/2电话插头
- 2行，各24个LF501插口
- 插口由坚固的铝合金构成，镀镍，带“镍镀银”弹簧触点
- 通过不锈钢栅格桁架提供可靠的连接
技术信息
| Product | |
|---|---|
| 产品 | LF48-1D |
| 连接类型 | 跳线板 |
| Electrical | |
|---|---|
| 信号类型 | AES/EBU 信号 (数字) |
| 接触电阻 | < 20 mΩ |
| 接触电阻 | < 15 mΩ |
| 绝缘强度 | > 0.5 kVdc |
| 频率范围 | DC to > 50 MHz |
| 绝缘电阻 | > 1 GΩ @ 500 V dc |
| 通道分隔 | > 100 dB @ 10 kHz, 600 终止 > 40 dB @ 6 MHz, 110 终止 |
| 手柄幻象电源 | 是 |
| Mechanical | |
|---|---|
| 插入力 | < 25 N |
| 拔出力 | > 10 N |
| 使用寿命 | > 20000 次插拔 |
| 锁紧装置 | 保持弹簧 |
| Material | |
|---|---|
| 触点 | 镀钯 (开关触点) |
| 外壳 | 压铸合金 (插口) |
| 外壳电镀 | 蓝色前面板 |
| 前面板 | 阳极氧化铝 |
| 系杆 | 粉末涂层钢 |
| Environmental | |
|---|---|
| 运行温度 | -30 °C to +80 °C |
