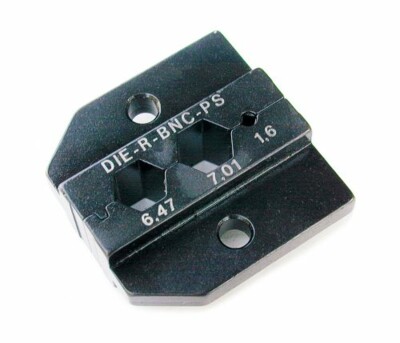

DIE-R-BNC-PS
neutrik / / DIE-R-BNC-PS

DIE-R-BNC-PS

Download Data Sheet

压线钳模块，适用于HX-R-BNC

压接插针尺寸：1.60 mm
防护层：HEX压接6.47 mm (A), 7.01 mm (B)

下载
die-r-bnc-ps-2
pdf - 31.34 KB
die-r-bnc-ps-3
dxf - 12.29 KB

技术信息

Product
产品 DIE-R-BNC-PS
Mechanical
压接尺寸 6.47, 7.01 Hex 压接 (屏蔽) 符合 IEC 60803 (E, F型模具设计)
压接尺寸 (插针) 1,6 Square 压接 (插针) 符合 IEC 60803 (2型模具设计)
配件
HX-R-BNC

压线钳

注意：适用模块为：DIE-R-* DIE-R-BNC*
