DIE-R-BNC-PG
neutrik / / DIE-R-BNC-PG

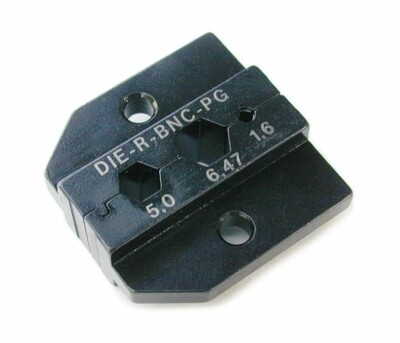

DIE-R-BNC-PG

Download Data Sheet

HX-R-BNC的压接工具

压接引脚：1.60 mm
屏蔽层和护套：六角压接 6.47 mm (A)， 5.00 mm (B)

下载
die-r-bnc-pg-2
pdf - 31.32 KB
die-r-bnc-pg-3
dxf - 12.36 KB

技术信息

Product
产品 DIE-R-BNC-PG
Mechanical
压接尺寸 5.00, 6.47 六角压接 (屏蔽) 遵从 MIL22520/5-43(B), IEC 60803 (尺寸为 E)
压接尺寸（引脚） 1,6 四角压接 (插针) 遵从 IEC 60803 (尺寸为 2)
配件
HX-R-BNC

压线钳

注意：适用模块为：DIE-R-* DIE-R-BNC*
