neutrik / / opticalBAR

opticalBAR

Download Data Sheet

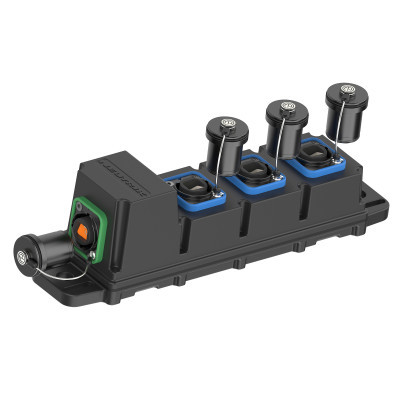

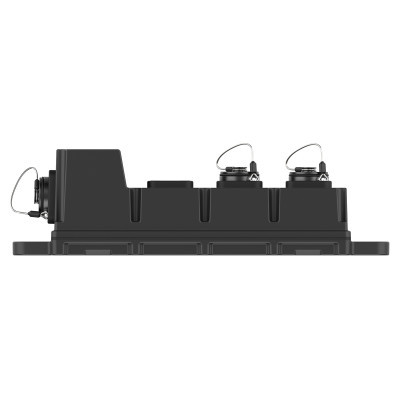

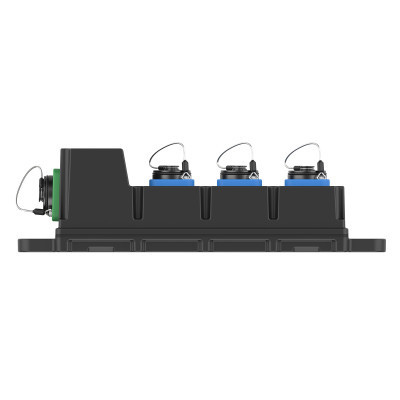

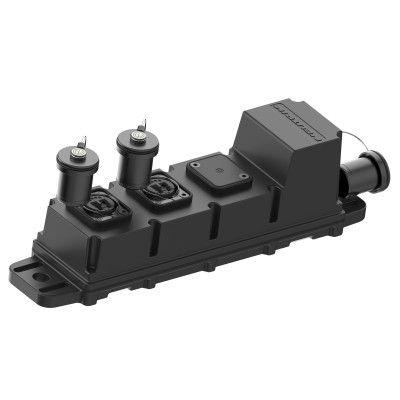

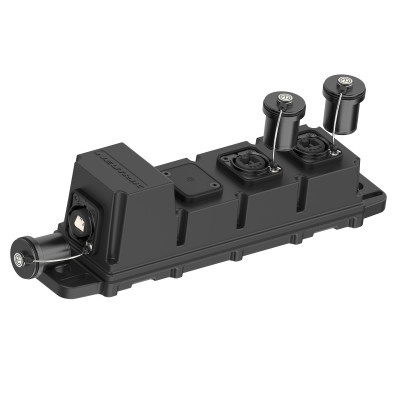

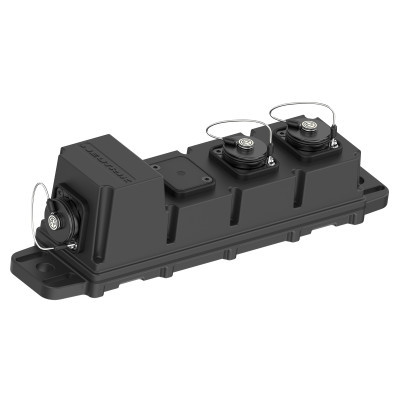

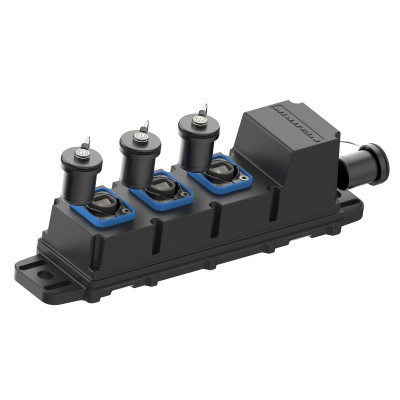

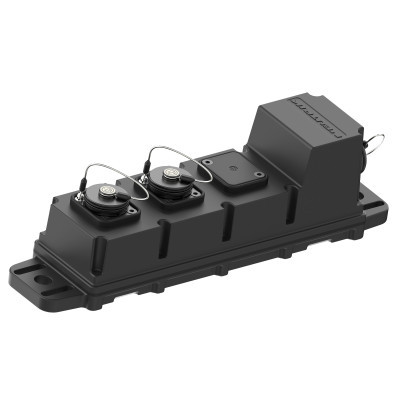

紧凑、坚固的光纤分配解决方案,专为需要灵活安装、可靠性和耐用性的专业应用而设计。当连接时,防护等级达到 IP65,opticalBAR 能够在最严苛的环境中实现智能光纤分配。

opticalBAR 与 opticalCON® ADVANCED 系列完全兼容,opticalBAR有以下产品种类,可供选择:



产品型号底座连接器 - 输入底座连接器 - 输出光纤类型
NO4M-OC-B2NO2-A 1x opticalCON® QUAD MM 2x opticalCON® DUO MM 多模
NO4S-OCB2NO2-A 1x opticalCON® QUAD SM[PC] 2x opticalCON® DUO SM[PC] 单模
NO4SA-OCB2NO2-A 1x opticalCON® QUAD SM[APC] 2x opticalCON® DUO SM[APC] 单模
NO12M-OCB3NO4-A 1x opticalCON® MTP®12 MM 3x opticalCON® QUAD MM 多模
NO12SA-OCB3NO4-A 1x opticalCON® MTP®12 SM[APC] 3x opticalCON® QUAD SM[PC] 单模
特征和性能
  • 灵活的安装选择:螺丝,魔术贴,挂钩;桁架(即将上市)
  • 户外防护:在连接条件下,提供IP65等级防护
  • 完全兼容:完全兼容现有的opticalCON® ADVANCED产品



下载
3D Model - NO12SA-OCB3NO4-A
stp - 29.84 MB
3D Model - NO4S-OCB2NO2-A
stp - 32.36 MB
2D Drawing - NO4M-OCB2NO2-A
pdf - 1.04 MB
2D Drawing - NO12SA-OCB3NO4-A
pdf - 1 MB
opticalCON Product Catalogue
pdf - 48.01 MB

技术信息

Product
产品 opticalBAR
连接类型 分线适配器
类别 母
Mechanical
插入力 < 45 N
拔出力 < 45 N
使用寿命(普遍) 1000 次插拔
锁紧装置 推拉
Environmental
运行温度 -25 °C 至 +70°C
防护等级 IP 65(连接状态)
光纤
插入损耗 LC < 0.4 dB 每连接
MTP® < 0.9 dB 每连接
光纤连接器 LC 或 MTP®
配件
FOCD-STC

opticalCON DUO 底座连接器 NO2-4FDW-*A 的维修工具

opticalCON MTP® 底座连接器 NO12FDW-A / NO24FDW-A 的维修工具

audio
NKO4S-A - opticalCON QUAD ADVANCED CABLE CONNECTOR ASSEMBLY.png
opticalCON QUAD

组装的结实耐用轻双通道场地光缆,聚芳基酰胺线带来出色的光缆保持力,黑色聚氨酯(PUR),同时提供多模和单模(PC或APC),已通过军用认证。

FOID-STQC

opticalCON DUO 底座连接器 NO4FDW-A 的维修工具

CAS-FOCD-ADV

光纤清洁工具箱

NKO2S-A - opticalCON DUO ADVANCED CABLE CONNECTOR ASSEMBLY.png
opticalCON DUO

组装的结实耐用轻双通道场地光缆,聚芳基酰胺线带来出色的光纤保持力,黑色聚氨酯(PUR),同时提供多模和单模(PC或APC),已通过军用认证。

opticalCON ADVANCED Cable Connector MTP12.png
opticalCON MTP®

预组装的,结实耐用的轻质12通道移动场地光缆,聚芳基酰胺线带来出色的光缆保持力。黑色的聚氨酯外套,提供单模(APC)和多模(PC)。

应用场景
  • 摄像机连接
  • 音频网络
  • DMX网络
  • 内部通讯系统
