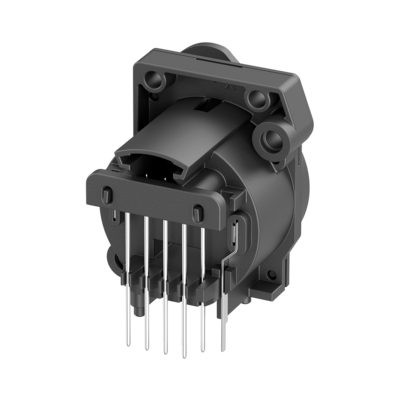

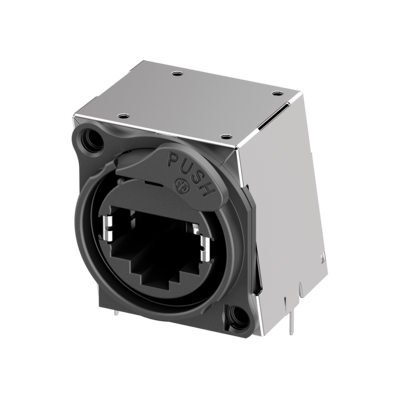

NE8FAH-S-AE
全屏蔽，水平PCB安装RJ45底座连接器，A系列开口，带锁闩，适用面板最大厚度达3mm。“屏蔽式etherCON”提供精密的金属外壳以避免电磁干扰和串话。
etherCON系列是一种加固并可锁的RJ45连接系统，优化设计，应用于专业音响，视频和灯光网络中。它的底座系列是根据标准面板孔径打造的，应用于娱乐工业中。
全塑料A系列提供了最节省空间和成本效益的设计。
注意！请勿与CAT6电缆连接器NE8MC6-MO和NKE6S*连接使用。
特征和性能
- 可与坚固耐用的etherCON NE8MX* 或任意标准RJ45插头配套使用
- 有保障的锁闩系统
- 精密的金属外壳提供全方位的屏蔽
- 改进的电磁兼容，即便是在未连接状态
- 焊接外壳可使连接器固定于PCB
- 接地面板连接
- 根据TIA / EIA 568B 和 ISO / IEC 11801标准达到D级
- 复合材料按键提高防静电性能
下载
技术信息
| Product | |
|---|---|
| 产品 | NE8FAH-S-AE |
| 类型 | 底座连接器 |
| 连接类型 | etherCON |
| 类别 | 母 |
| Electrical | |
|---|---|
| 接触电阻 | <50 mΩ |
| 绝缘强度 | 1 kVdc |
| 频率范围 | 1 – 100 MHz |
| 绝缘电阻 | > 0.5 GΩ |
| 单个触点额定电流 | 1.5 A |
| 额定电压 | < 50 V |
| 传输性能 | D |
| 符合标准 | TIA/EIA 586B, IEC11801 |
| Mechanical | |
|---|---|
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 面板厚度 | 最大 3 mm (0.12'') |
| 接线 | 水平PCB安装 |
| 安装方向 | 后置安装 |
| 底座形状 | A |
| 安装 | A 型螺丝 |
| Material | |
|---|---|
| 触点电镀 | 0.2 µm 金镀于镍之上 |
| 触点 | 青铜 (CuSn8) |
| 锁材质 | HPPA |
| 外壳 | PBT D202G30 |
| Environmental | |
|---|---|
| 可燃性 | UL94 V-0 |
| 运行温度 | -30 °C 至 +80 °C |
| 可焊性 | 符合 IEC 68-2-20 |
